Tesla Model X 75D elektromos töltőegység csere

A korai Tesla modellek esetében leggyakrabban az elektromos töltő romlik el. A javítása viszont meglehetősen egyszerű. A töltő a hátső csomagtartó bal oldalánál helyezkedik el. Először el kell távolítani a képek alapján a csavarokat. Majd el kell távolítani az elektromos csatlakozót.

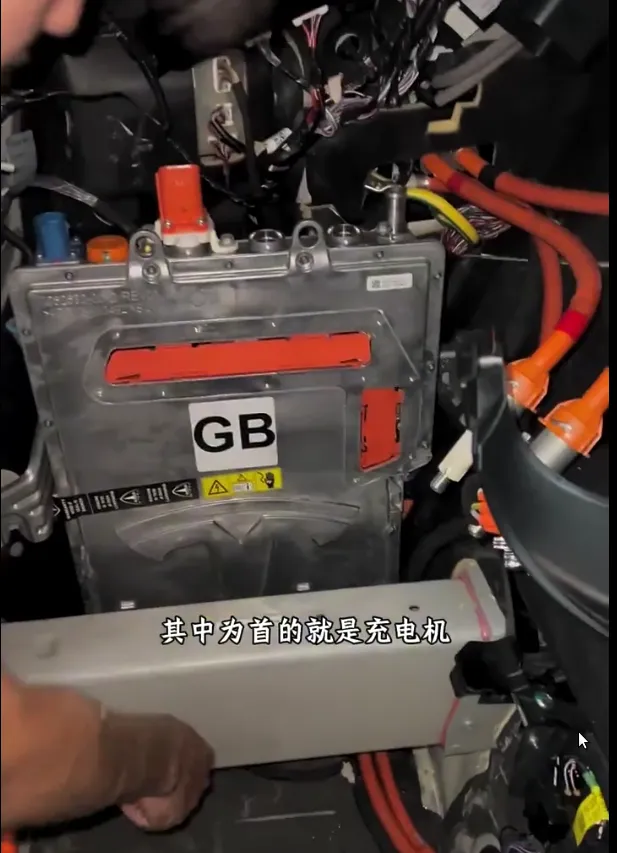

Általában a hiba ebben az egységben van (töltő egység)

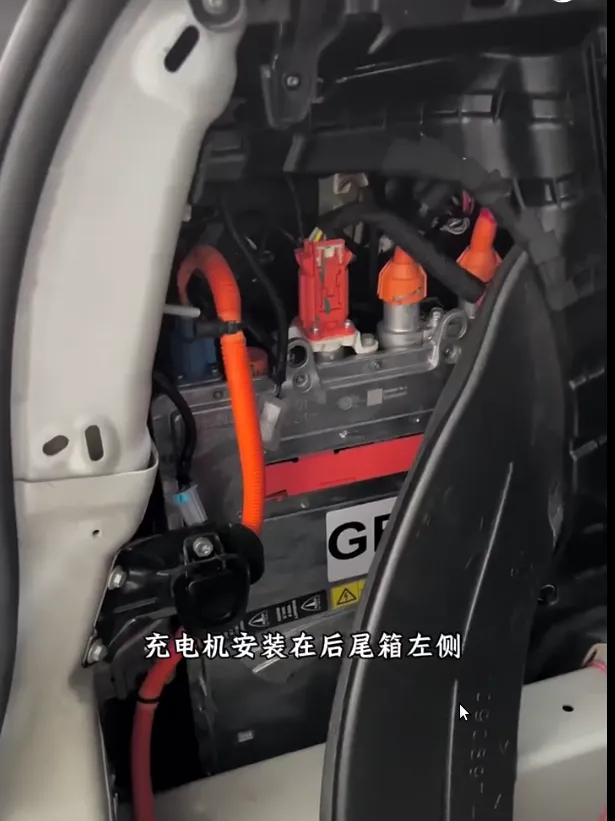

A töltő egység hátsó csomagtartó bal oldalában található

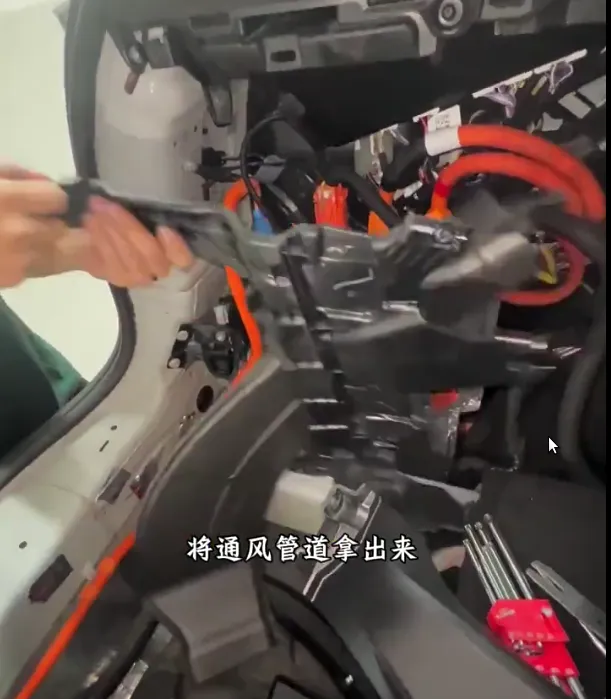

Távolítsuk el a szellőztető műanyag elemet

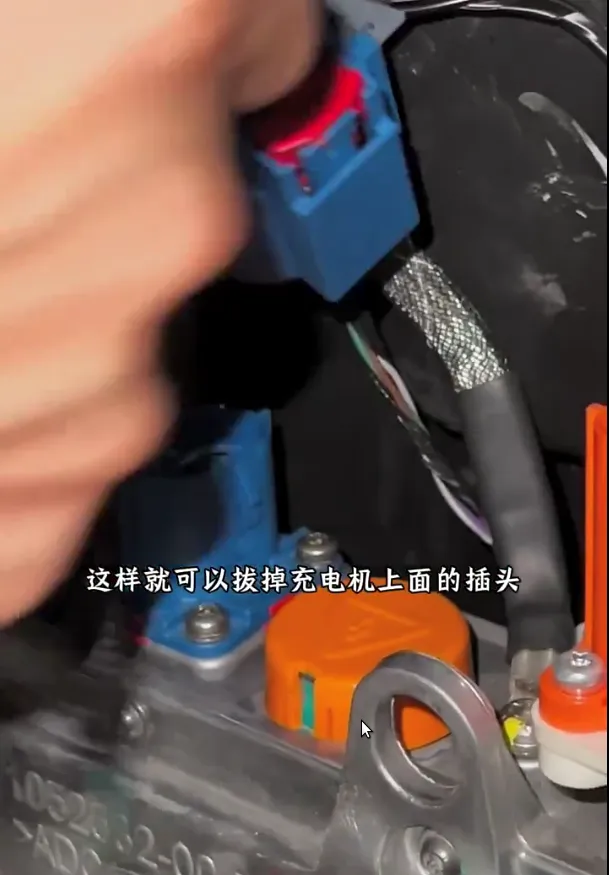

Majd ki kell húzni a felső elektromos csatlakozót

És húzzuk ki a kék elektromos csatlakozót is

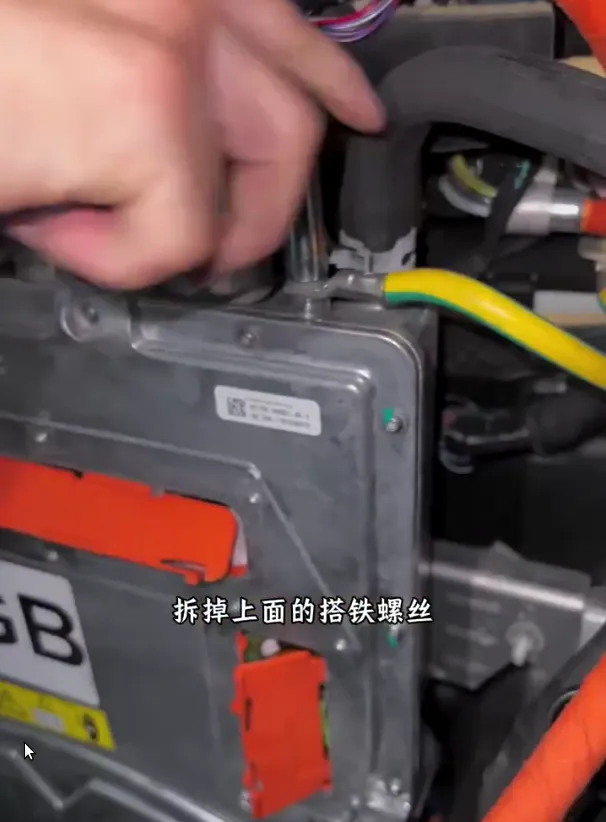

A zöld-sárga kábel csatlakozását is szüntessük meg

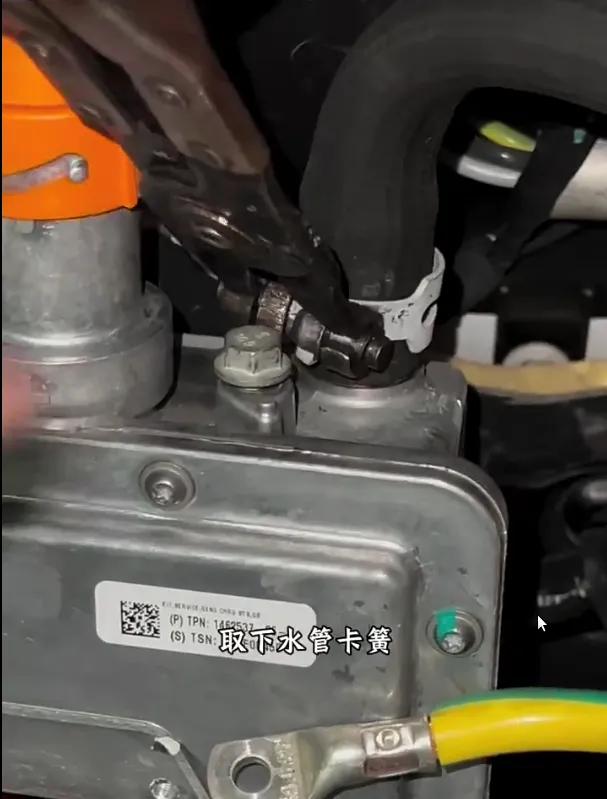

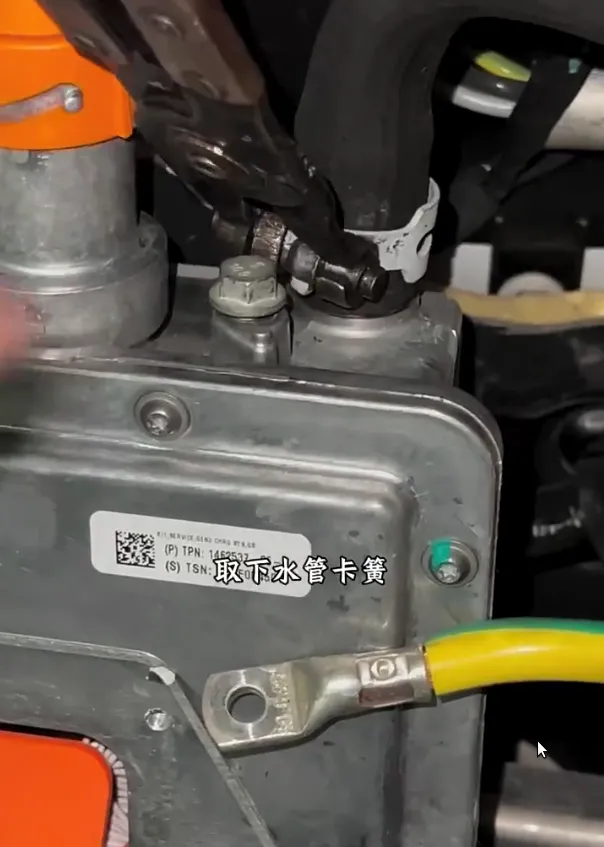

Majd lazítsuk meg és húzzuk le a fekete cső bilincsét

Majd lazítsuk meg és húzzuk le a fekete cső bilincsét

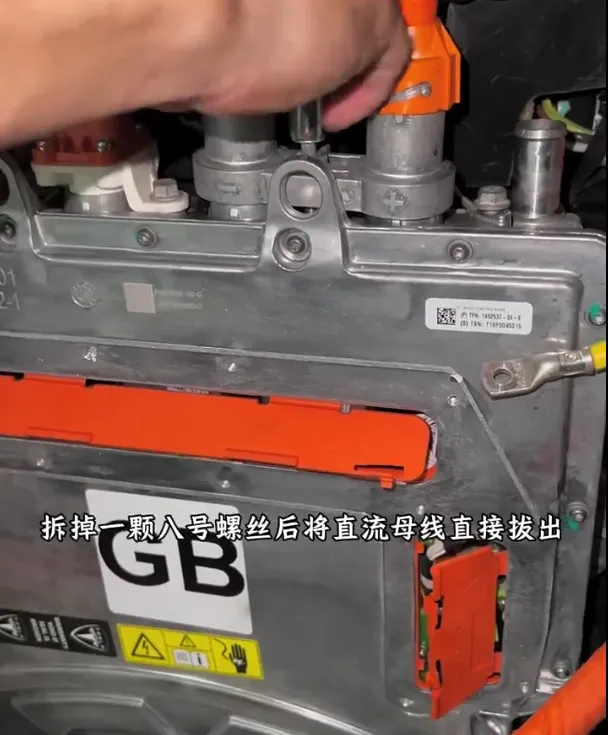

Ekkor már le kell tudni húzni a busz nagy csatlakozóját

Ha a fenti összes csatlakozót eltávolítottuk akkor elvileg ki lehet húzni a töltőegységet

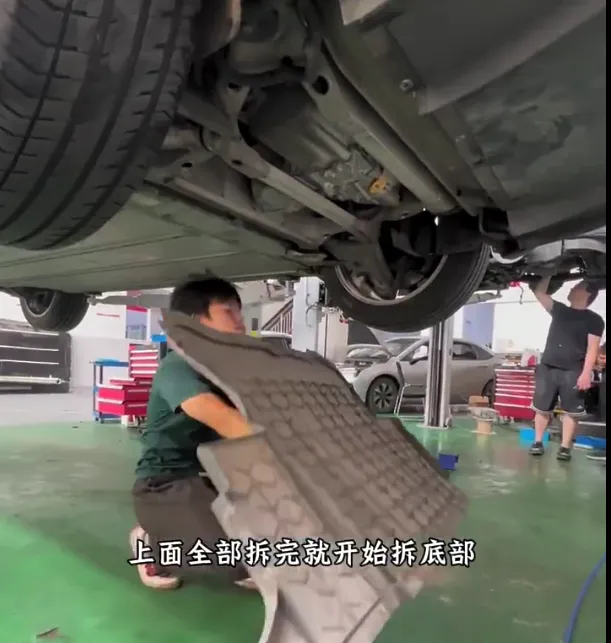

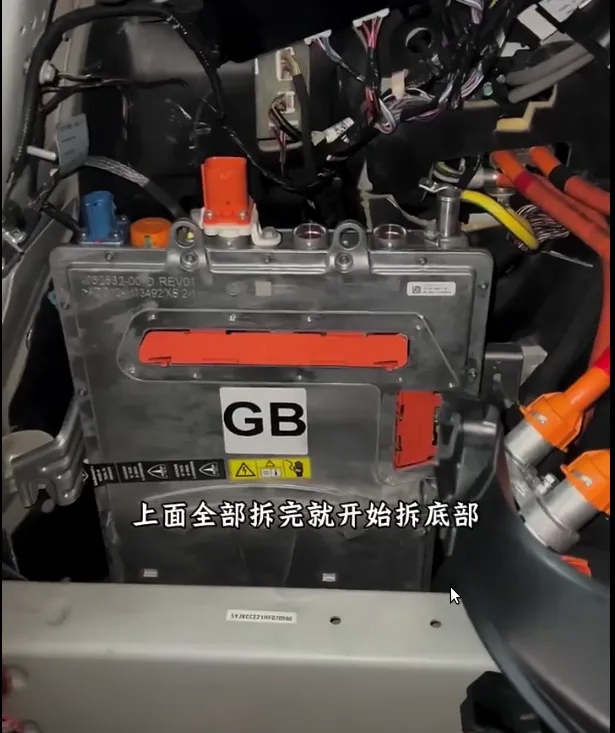

És ekkor el lehet kezdeni alul szétbontani

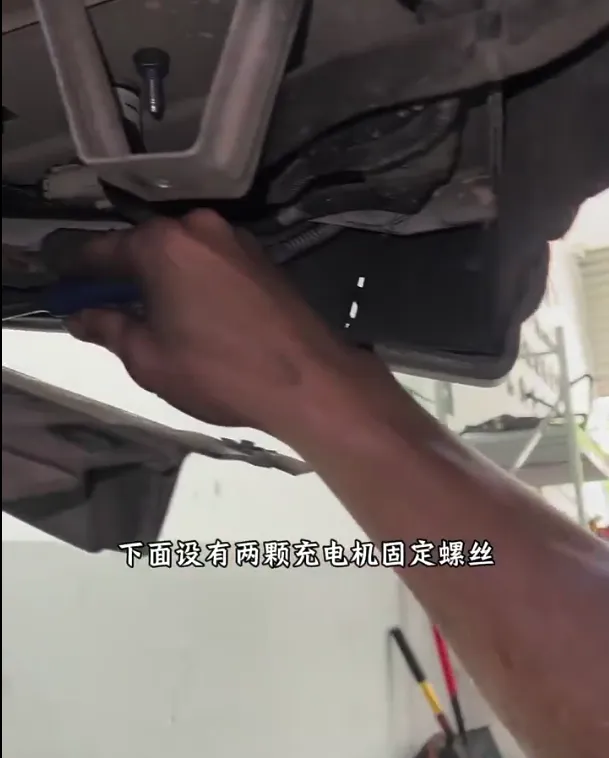

Alul van két csavar amit ki kell hajtani

Lazítsuk meg a képen látható csavarokat!

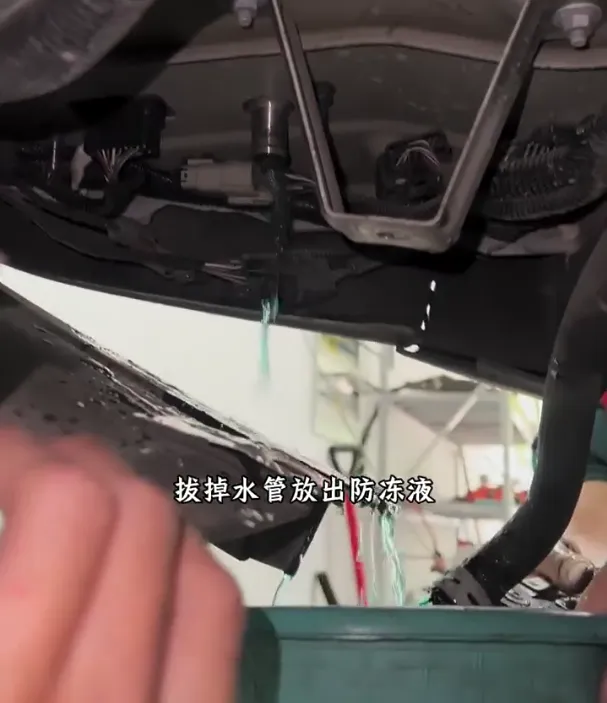

Eresszük le a fagyállót a képen látható módon (majd ne felejtsük el pótolni!)

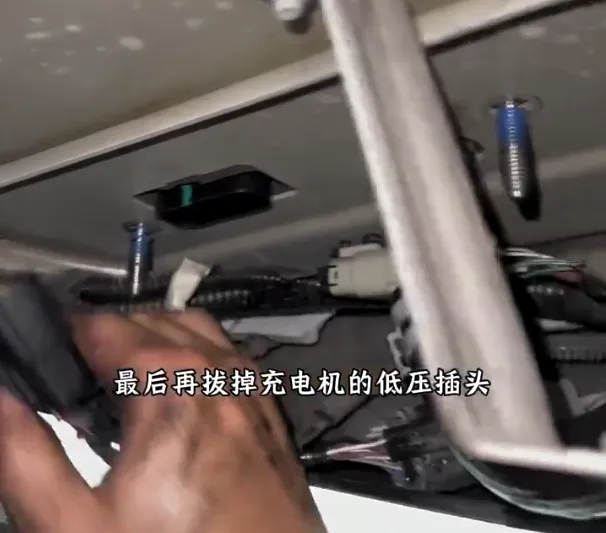

Húzzuk ki az elektromos csatlakozókat!

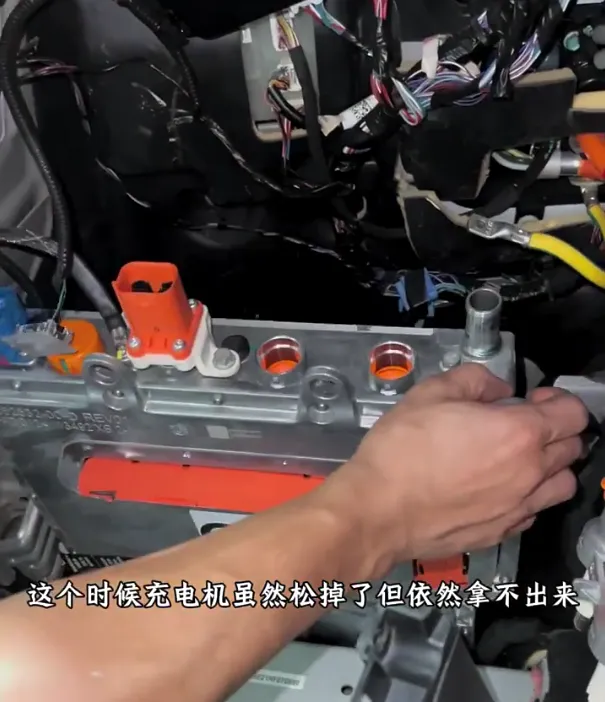

Ha ezzel megvagyunk elvileg ki lehet emelni a töltőegységet

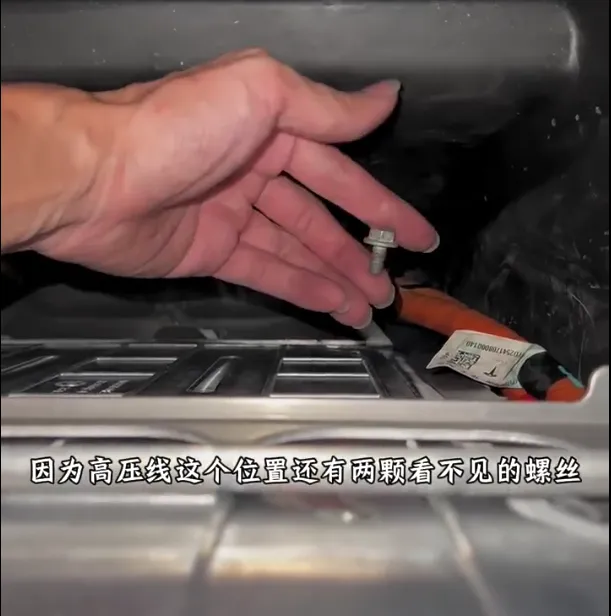

Figyeljünk mert hátul még bújik meg csavar, ezt csavarjuk ki!

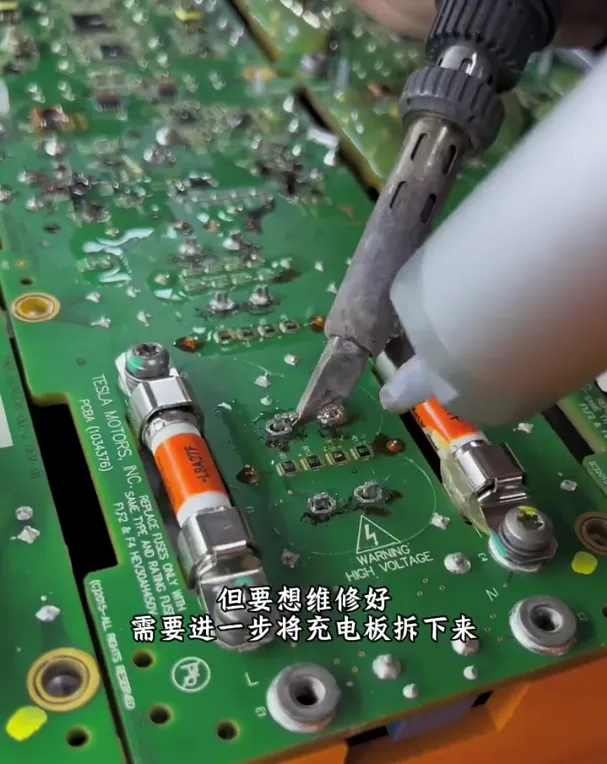

Ezek után csavarozzuk szét a töltőegységet és kezdjük el diagnosztizálni az áramkört!

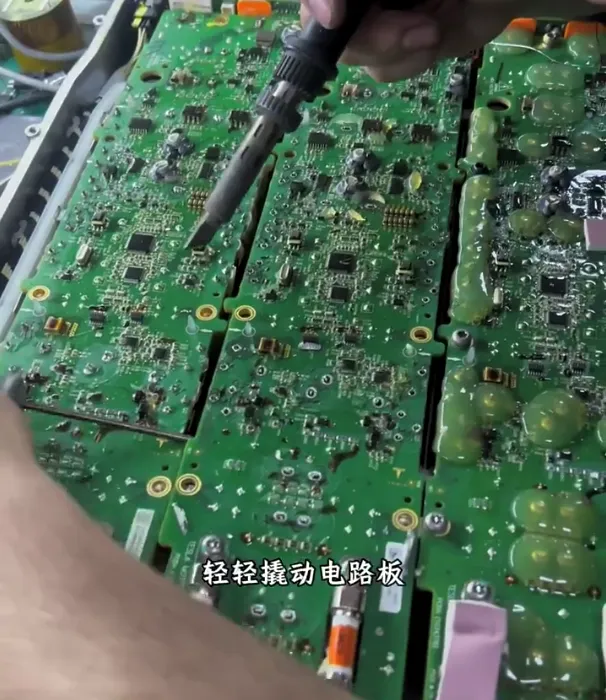

Miután kicsavartunk minden csavart, az elektromos áramkört óvatos mozdulatokkal leemelhetjük.

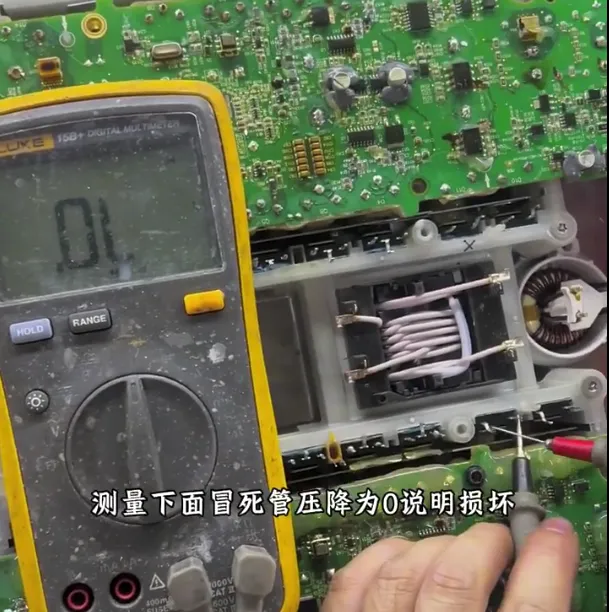

Mérjük meg a tranzisztorokat! Ha 0-t mérünk hiba van!

A helyes érték: 0.35 körül van.

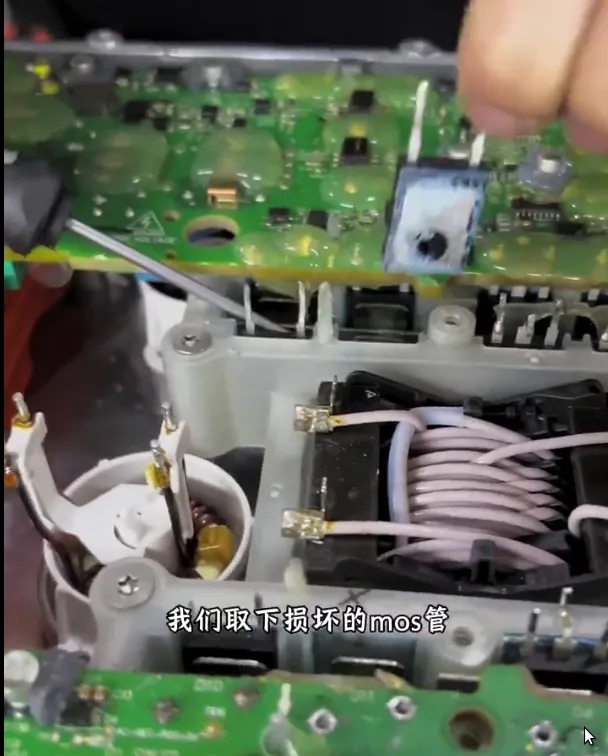

Szedjük ki a hibás MOS tranzisztort!

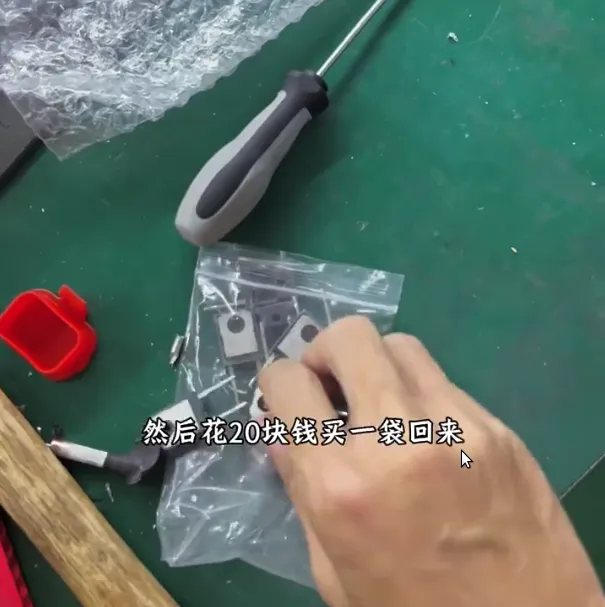

Rendeljünk egy MOS tranzisztort a képnek megfelelően!

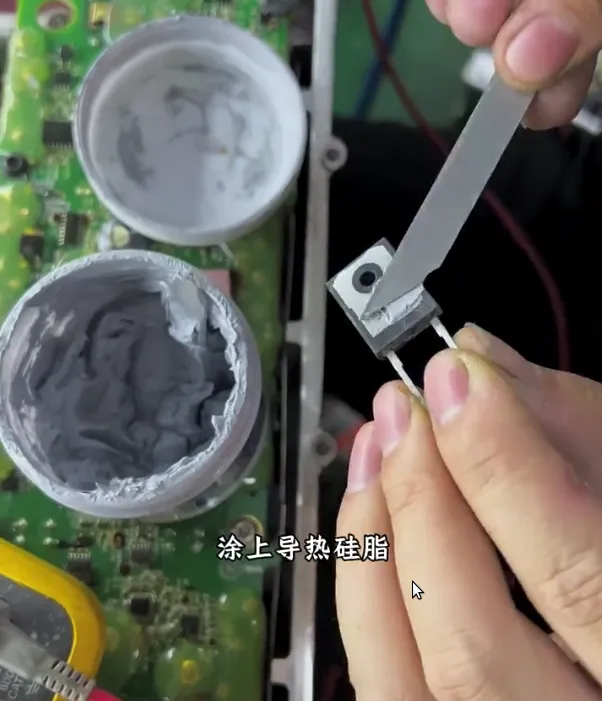

Kenjünk rá egy kicsike hővezető pasztát.

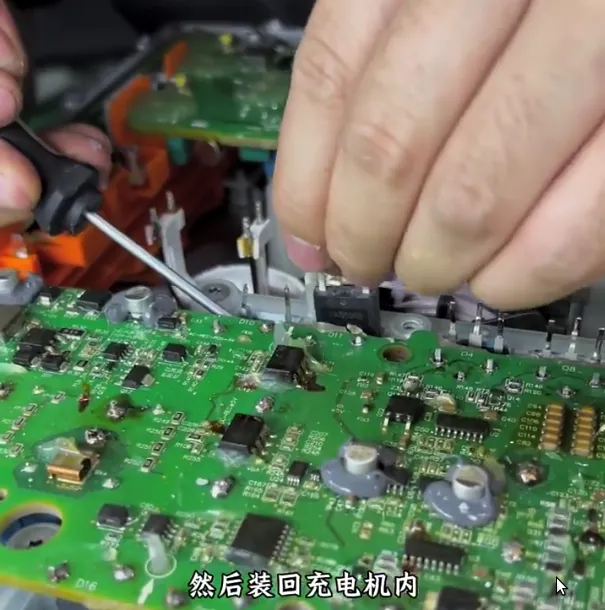

És szereljük vissza a kivett MOS tranzisztort (természetesen a jót).

Kínában ezen szerelés anyagköltsége 500ft.
